[Coh] WebLogic 14c Coherecne inner

1. APP의 WEB-INF/weblogic.xml 설정

weblogic.xml 파일에 아래와 같은 persisent-store-type을 지정합니다.

. .    <session-descriptor>        <persistent-store-type>coherence-web</persistent-store-type>        <timeout-secs>300</timeout-secs>    </session-descriptor> . .

* 참고사항

"persistent-store-type" 의 기본값은 memory 이고, 아래와 같은 파라미터를 통해 설정 할 수 있다.



- memory : persistent session storage 비활성화

- replicated_if_clustered : 웹 응용 프로그램이 클러스터된 서버에 배포된 경우 persistent-store-type 에 복제합니다.

- file : 파일 기반 persistence을 사용합니다.

- jdbc : DB 기반 persistence sessions을 사용합니다.

- cookie : 모든 세션 데이터를 유저 브라우저의 쿠키에  저장합니다.

- coherence-web : Coherence*web 세션 스토리지 활성화



2. Coherence Cluster 생성

2.1. weblogic console의 "Coherence 클러스터" 탭에서 새로 만들기를 클릭한다.

coherence cluster 생성 1

2.2. Coherence Cluster 이름를 정해준다.

coherence cluster 생성 2

2.3. 클러스터링 모드를 정해준다.



coherence cluster 생성 3

클러스터링 모드로는 "유니 캐스트" 와 "멀티 캐스트" 가 존재한다. (기본 포트는 7574)

"유니캐스트" 경우 "포트"만 설정해주면되고

"멀티캐스트" 경우 "포트"와 "수신 IP"를 지정해 주어야한다.



2.4. 타겟을 설정한다.



Coherecne Member가 될 서버를 지정해준다.

Coherecne Member는 Cluster로 묶여 있어야한다.

coherence cluster 생성 4



3. Coherence Server 생성

3.1. 서버 탭에서 weblogic instacne 생성

Coherecne Server 생성 1

3.2. weblogic instacne 이름 및 포트 설정

Coherecne Server 생성 2

3.3.  mwCoh11 Coherence  설정 변경



mwCoh11 서버에 Coherence 관련 설정들을 변경해 줍니다.

Coherecne Server 생성 3



Coherecne Server 생성 4



"Coherence 웹 로컬 저장 영역이 사용으로 설정됨" 설정인 경우 Coherence Web을 사용하는 설정

"Coherence 웹 통합 저장 영역이 사용으로 설정됨" 설정인 경우 Coherence Grid을 사용하는 설정



4. 확인

테스트 시나리오로는 다음과 같이 진행 할 예정입니다.

Coherence Server 기동  Coherence Member 기동  AP 호출  Coherence Member Shutdown  AP 호출  Coherence Member 기동  AP 호출



4.1. Coherence Server 기동

4.2. Coherence Member 기동

아래 로그를 통해 JOIN을 확인

. . Group{Address=239.192.0.0, TTL=4} MasterMemberSet(   ThisMember=Member(Id=2, Timestamp=2023-01-03 16:39:35.938, Address=10.0.2.15:27807, MachineId=37645, Location=process:20404,member:svr5, Role=mwCohCluster)   OldestMember=Member(Id=1, Timestamp=2023-01-03 16:37:50.999, Address=10.0.2.15:35313, MachineId=37645, Location=process:19745,member:mwCoh11, Role=WeblogicServer)   ActualMemberSet=MemberSet(Size=2     Member(Id=1, Timestamp=2023-01-03 16:37:50.999, Address=10.0.2.15:35313, MachineId=37645, Location=process:19745,member:mwCoh11, Role=WeblogicServer)     Member(Id=2, Timestamp=2023-01-03 16:39:35.938, Address=10.0.2.15:27807, MachineId=37645, Location=process:20404,member:svr5, Role=mwCohCluster)     )   MemberId|ServiceJoined|MemberState|Version|Edition     1|2023-01-03 16:37:50.999|JOINED|14.1.1.0.9|GE,     2|2023-01-03 16:39:35.938|JOINED|14.1.1.0.9|GE   RecycleMillis=1200000   RecycleSet=MemberSet(Size=0     )   ) . . <2023-01-03 16:39:40.0709 KST> <Info> <com.oracle.coherence> <BEA-000000> <2023-01-03 16:39:40.709/27.679 Oracle Coherence GE 14.1.1.0.9 <Info> (thread=[ACTIVE] ExecuteThread: '38' for queue: 'weblogic.kernel.Default (self-tuning)', member=2): Configured session model "SplitHttpSessionCollection":   Clustered Session Cache Name=session-storage   Local Session Cache Name=local-session-storage   Local Session Attribute Cache Name=local-attribute-storage   SessionDistributionController Class Name=   AttributeScopeController Class Name=com.tangosol.coherence.servlet.AbstractHttpSessionCollection$GlobalScopeController   Maximum Session Inactive Seconds=300   Session ID Character Length=52 . .   Session Logger Level=INFO   Session Log Invalidation Exceptions=true   Configuration Consistency Required=false>  1월 03, 2023 4:39:40 오후 com.tangosol.coherence.servlet.SessionHelper registerMBean 정보: Registering MBean using object name "type=WebLogicHttpSessionManager,cluster=mw-Coh,member=svr5,nodeId=2,appId=coh12cappcoh12capp"

4.3. AP 호출

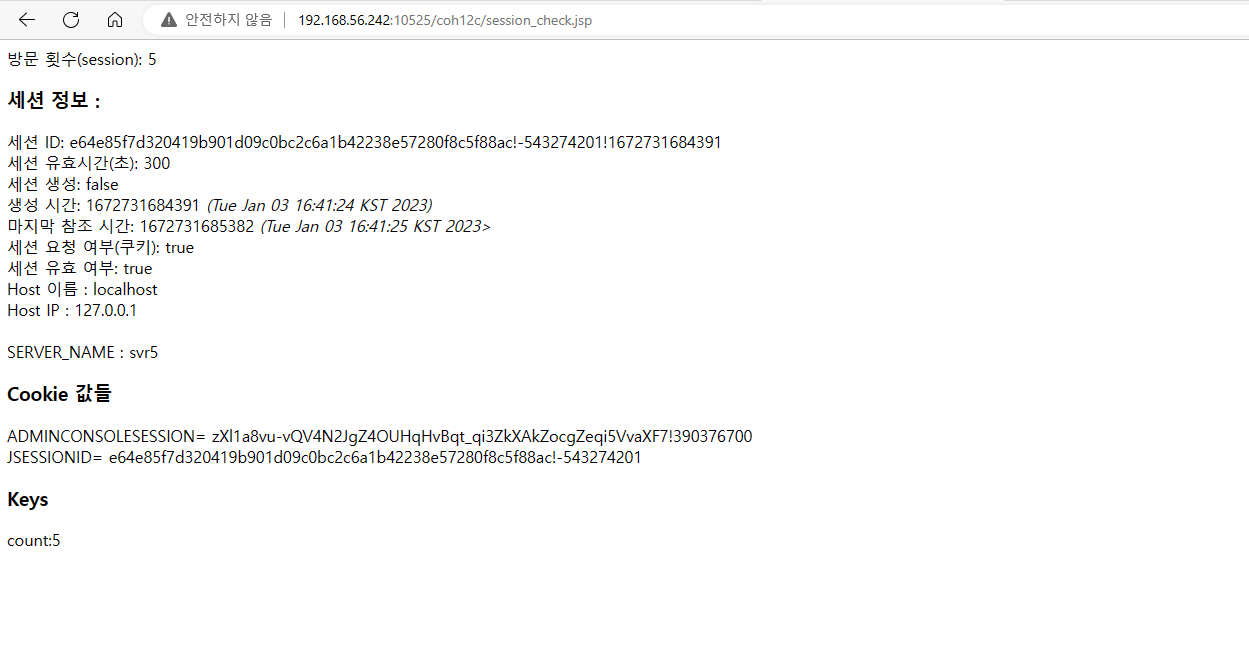

ap 호출 1

4.4. Coherence Member Shutdown

4.5 AP 호출

ap 호출 2

4.6. Coherence Member 기동

4.7. AP 호출

ap 호출 3

WebLogic instance를 재기동해도 Coherence Server에 세션이 저장되기 때문에 동일한 세션이 호출되는 내용을 확인 하였습니다.



* 참고사항

cluster member 일 경우 해당 서버의 일관성에 아래와 같이 출력된다.

coherence meber
